Рентген челюсти: диагностика, показания и безопасности процедуры

180

Рентгенологическое исследование или рентген челюсти и зубов является краеугольным камнем современной стоматологической диагностики. Без качественного изображения костных структур, корней зубов и мягких тканей невозможно представить ни плановое лечение, ни экстренное хирургическое вмешательство.

Этот метод основывается на способности рентгеновских лучей по-разному проникать через ткани различной плотности, создавая на снимке детальную картину анатомических структур.

Основной принцип рентгенографии заключается в том, что плотные ткани, богатые минеральными солями (эмаль, костная ткань), поглощают больше излучения и выглядят на снимке как светлые участки, тогда как менее плотные структуры (пульпа, периодонтальная щель) пропускают больше лучей и отображаются более темными областями. Это физическое свойство позволяет врачу буквально "заглянуть" внутрь зуба и челюсти, оценивая состояние тканей, недоступных для визуального осмотра.

Виды рентгенологических исследований челюсти

Внутриротовая контактная рентгенография (прицельный снимок)

Прицельная рентгенография представляет собой наиболее распространенный и информативный метод для оценки состояния одного или нескольких соседних зубов. Исследование выполняется с использованием дентального рентгеновского аппарата, который направляет узкий пучок лучей непосредственно на исследуемую область. Специальная пленка или цифровой датчик размещается внутри ротовой полости, плотно прилегая к зубам и альвеолярному отростку.

Этот метод обеспечивает высокое разрешение изображения, позволяя врачу детально изучить корневые каналы, выявить скрытые кариозные полости на контактных поверхностях, оценить качество пломбирования и состояние периапикальных тканей. Внутриротовая рентгенография незаменима при лечении корневых каналов, когда необходимо определить их направление, проходимость и выявить возможные перфорации или инородные тела.

При проведении контактной рентгенографии крайне важно соблюдать правило изометрии центральный луч должен быть направлен перпендикулярно к биссектрисе угла, образованного осью зуба и плоскостью пленки. Это позволяет получить изображение, максимально приближенное к истинным размерам зуба, без искажений. Для разных групп зубов существуют эмпирически рассчитанные углы наклона трубки, которые варьируются от 25-30 градусов для моляров до 55 градусов для резцов.

Ортопантомография (панорамный снимок)

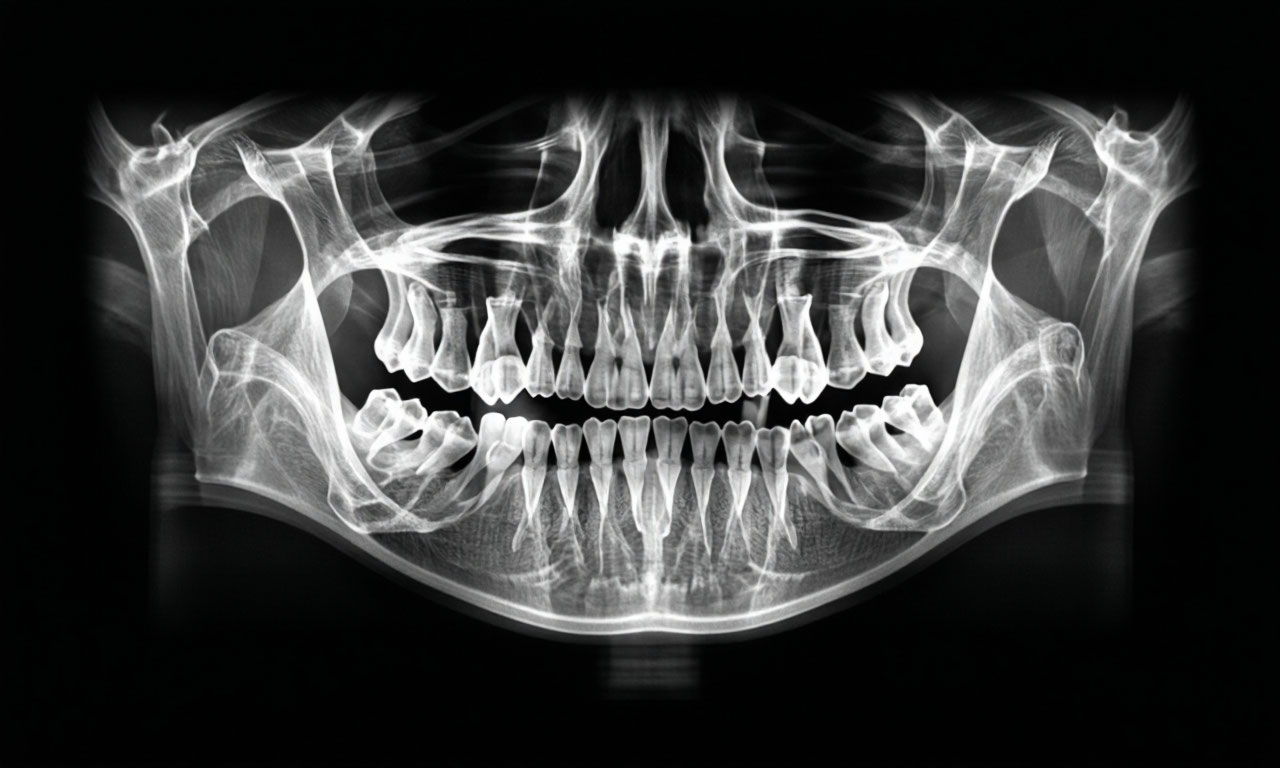

Ортопантомограмма (ОПТГ) это обзорное рентгенологическое исследование, которое позволяет получить панорамное изображение обеих челюстей, височно-нижнечелюстных суставов, гайморовых пазух и окружающих тканей на одном снимке. В отличие от прицельных снимков, ОПТГ дает полную картину состояния зубочелюстной системы, позволяя оценить все зубы, включая непрорезавшиеся, а также костную ткань и ее структуру.

Процедура выполняется на специальном аппарате ортопантомографе, который вращается вокруг головы пациента, создавая послойное изображение челюстей. Современные цифровые ортопантомографы, такие как Planmeca ProOne, обеспечивают высокое качество снимков при минимальной лучевой нагрузке, которая составляет около 15-30 микрозивертов в несколько раз меньше, чем при использовании пленочной технологии.

Ортопантомограмма является обязательным исследованием при планировании имплантации, ортодонтического лечения, удаления зубов мудрости, а также при первичном обращении к стоматологу для получения полной клинической картины. Этот метод особенно ценен тем, что позволяет одномоментно оценить состояние всех структур и выявить патологии, которые могли остаться незамеченными при локальных исследованиях.

Конусно-лучевая компьютерная томография (КЛКТ)

КЛКТ представляет собой наиболее современный и информативный метод лучевой диагностики в стоматологии, позволяющий получить трехмерное изображение челюстно-лицевой области в трех взаимно перпендикулярных плоскостях: фронтальной, сагиттальной и аксиальной. В отличие от традиционной рентгенографии, которая дает двухмерное изображение с наложением структур, КТ предоставляет врачу возможность увидеть анатомические образования в объеме, оценить их пространственное расположение и взаимоотношения.

Принцип получения изображения при КЛКТ заключается в том, что рентгеновская трубка, двигаясь вокруг головы пациента, генерирует пучок излучения конусообразной формы, который регистрируется высокочувствительной матрицей-детектором. Время сканирования составляет от 14 до 20 секунд в зависимости от аппарата, после чего компьютер обрабатывает полученные данные и реконструирует трехмерную модель, состоящую из множества тонких срезов (томограмм) толщиной от 0,125 до 0,3 мм.

Для врача-клинициста наиболее важным является программное обеспечение КЛКТ, позволяющее выполнять многоплановую реформацию (МПР) и визуализировать объект одновременно в нескольких плоскостях, что незаменимо при планировании сложных хирургических вмешательств, имплантации с недостатком костной ткани, диагностике кист и опухолей.

Экстраоральная рентгенография

Внеротовые рентгенограммы выполняются в тех случаях, когда внутриротовое исследование невозможно или неинформативно. Для этого используется пленка размером 13x18 или 18x24 см, которая помещается снаружи, а рентгеновская трубка направляется на исследуемую область. Этот метод применяется для изучения нижней челюсти, скуловых костей, височно-нижнечелюстного сустава, а также при сиалографии (исследовании слюнных протоков) и фистулографии.

Особое значение экстраоральная рентгенография имеет при травмах челюстей, обширных кистозных образованиях и опухолевых процессах, когда необходимо получить изображение всей челюсти или больших анатомических областей. Снимки выполняются в различных проекциях прямой, боковой и передней полуаксиальной в зависимости от клинической задачи.

Для исследования височно-нижнечелюстного сустава применяются специальные укладки, например по Шюллеру или по Парма, причем снимки обязательно делаются с обеих сторон для сравнительной оценки.

Что показывает рентген челюсти

Состояние костной ткани и структурные изменения

Рентгенограмма позволяет детально оценить структуру костной ткани челюстей, которая имеет характерный рисунок, обусловленный наличием костных балок и трабекул. В верхней челюсти костные балки имеют преимущественно вертикальное направление, тогда как в нижней челюсти основные трабекулы расположены горизонтально, а от них к альвеолярному краю отходят балки, воспринимающие жевательную нагрузку.

На снимке отчетливо видны кортикальные пластинки, губчатое вещество, альвеолярные отростки и периодонтальная щель темная полоска шириной 0,2-0,25 мм между корнем зуба и стенкой альвеолы. Любые отклонения от нормальной структуры разрежение, уплотнение, деструкция костной ткани, образование секвестров или остеофитов являются важными диагностическими признаками различных заболеваний.

Рентгенография позволяет выявить патологические процессы в костной ткани челюстей: остеомиелит (воспаление костного мозга), остеопороз, некроз, склеротические изменения, а также доброкачественные и злокачественные новообразования. Особую ценность метод представляет для диагностики кист, одонтом и гранулем, которые могут длительное время протекать бессимптомно и выявляться только на рентгеновском снимке.

Патологии зубов и корневых каналов

Рентгенологическое исследование дает возможность выявить скрытые кариозные полости на контактных поверхностях зубов, которые невозможно обнаружить при визуальном осмотре.

• Такие кариозные очаги особенно часто возникают под искусственными коронками или между соседними зубами и на снимке выглядят как участки просветления в коронке зуба с нечеткими контурами.
• Состояние корневых каналов также подлежит тщательной оценке. Рентгенограмма показывает степень сформированности корней, наличие искривлений, сужений или петрификаций, а также позволяет выявить перфорации стенок корня и оценить качество пломбирования каналов.
•  При наличии в канале инородных тел (обломанных инструментов, штифтов) они хорошо визуализируются на снимке, что имеет решающее значение для планирования лечения.
• Оценка состояния периапикальных тканей имеет ключевое значение для диагностики периодонтитов, пульпитов и других воспалительных процессов. На рентгенограмме можно увидеть расширение периодонтальной щели, разрежение костной ткани в области верхушки корня, а также гранулемы и кисты, которые выглядят как округлые затемнения с четкими контурами.

Оценка состояния пародонта

Рентгенография является основным методом оценки состояния тканей пародонта при пародонтите. На снимке отчетливо видна степень атрофии костной ткани межзубных перегородок, уменьшение их высоты и формирование костных карманов. Эти изменения напрямую коррелируют с тяжестью заболевания и позволяют врачу определить тактику лечения и прогноз для зубов.

Важным диагностическим критерием является состояние компактной пластинки альвеолы тонкой кортикальной пластинки, выстилающей стенки зубной лунки. При пародонтите происходит ее разрушение и истончение, что на рентгенограмме выглядит как утрата четкости контуров. Наличие остеопороза в межзубных перегородках и нарушение структуры губчатого вещества также являются характерными признаками заболевания пародонта.

Диагностика травм и аномалий

При травмах челюсти рентгенография является обязательным методом исследования, позволяющим выявить переломы, трещины и вывихи. На снимке визуализируются линии переломов, смещение отломков и их взаиморасположение, что крайне важно для выбора метода лечения и хирургической тактики. Рентген также позволяет обнаружить ретенированные (непрорезавшиеся) зубы, оценить их положение и ориентацию в кости, что необходимо при планировании ортодонтического лечения или удаления.

Врожденные аномалии развития челюстно-лицевой области, такие как деформации прикуса, неправильное положение зубов, наличие сверхкомплектных зубов, также хорошо диагностируются с помощью рентгенографии, особенно при использовании ортопантомографии и КЛКТ.

Показания к рентгенологическому исследованию челюсти

Диагностика стоматологических заболеваний

Прицельная рентгенография назначается для диагностики кариеса, пульпита, периодонтита и других воспалительных заболеваний зубов. Метод позволяет выявить патологические изменения в костной ткани вокруг корней, оценить состояние корневых каналов, обнаружить скрытые очаги инфекции. При подозрении на кисты, гранулемы и другие новообразования рентгеновский снимок является первым и основным методом диагностики.

Особую ценность рентгенография представляет для контроля качества лечения. Снимки, выполненные после пломбирования каналов или установки имплантов, позволяют оценить правильность проведенных манипуляций и в случае необходимости своевременно скорректировать лечение.

Планирование хирургических вмешательств

Перед удалением зубов, особенно зубов мудрости, рентгенологическое исследование позволяет оценить анатомию корней, их количество, форму и расположение, а также взаимоотношение с соседними структурами верхнечелюстной пазухой, нервом нижней челюсти. Эта информация имеет решающее значение для предотвращения осложнений во время операции.

При имплантации рентгенография, особенно КЛКТ, позволяет оценить объем и плотность костной ткани в предполагаемом месте установки импланта, определить необходимость костной пластики и выбрать оптимальный размер и форму импланта. Ортопантомограмма дает общую картину состояния челюстей, позволяя оценить имеющиеся зубы и спланировать количество имплантов.

Ортодонтическая диагностика

Панорамный снимок является обязательным этапом ортодонтического обследования. Он дает возможность оценить положение всех зубов, включая непрорезавшиеся, выявить ретенированные и сверхкомплектные зубы, оценить стадию формирования корней постоянных зубов у детей. Эти данные необходимы для составления плана ортодонтического лечения, выбора брекет-системы или элайнеров, а также для прогнозирования сроков лечения.

Особое значение ОПТГ имеет в детской стоматологии, где позволяет контролировать смену молочных зубов на постоянные, оценивать степень минерализации и своевременно выявлять отклонения от нормального развития зубного ряда.

Диагностика воспалительных и системных заболеваний

Рентгенография челюсти позволяет диагностировать инфекционные поражения костной ткани, такие как остеомиелит, туберкулез, сифилис, а также системные заболевания, проявляющиеся изменениями в костной структуре. При хронических воспалительных процессах на снимке видны участки разрежения или уплотнения костной ткани, секвестры, остеофиты.

Воспалительные заболевания височно-нижнечелюстного сустава, такие как артрит или артроз, также требуют рентгенологической диагностики. Специальные укладки позволяют оценить состояние суставной головки и суставной впадины, выявить деформации, остеофиты и другие патологические изменения.

Противопоказания и ограничения

Абсолютные противопоказания

Беременность является основным противопоказанием к проведению рентгенологического исследования челюсти, особенно в первом триместре, когда происходит закладка органов и систем плода. В этот период рентген проводится только в экстренных случаях, когда существует прямая угроза жизни или здоровью пациента, и только с использованием всех средств защиты.

Во втором и третьем триместрах исследование допустимо, но требует согласования с акушером-гинекологом и обязательного использования свинцового фартука.

Общее тяжелое состояние пациента, сопровождающееся кровотечениями или нарушением сознания, также является противопоказанием к проведению рентгенографии, поскольку для получения качественного изображения требуется фиксация пациента в определенном положении.

Относительные противопоказания

Детский возраст до 2 лет является относительным противопоказанием, поскольку неоправданное облучение растущего организма может нанести вред. Рентгенография в этом возрасте проводится только при серьезных показаниях, таких как травма или подозрение на врожденные аномалии развития. Для детей более старшего возраста, начиная с 5-6 лет, ортопантомография является безопасным и информативным методом, который позволяет контролировать развитие зубочелюстной системы.

Период грудного вскармливания не является строгим противопоказанием, однако в экстренных случаях рекомендуется сцедить грудное молоко после процедуры для минимизации потенциального риска для ребенка.

Безопасность и лучевая нагрузка

Современные цифровые методы рентгенодиагностики характеризуются крайне низкой лучевой нагрузкой, что делает их безопасными для большинства пациентов. Доза облучения при прицельном рентгеновском снимке составляет всего 2-3 микрозиверта, что сопоставимо с естественным радиационным фоном, который человек получает в течение дня. Ортопантомограмма дает нагрузку около 15-30 микрозивертов, что в 10-20 раз меньше, чем при флюорографии грудной клетки.

Для сравнения, среднегодовая доза естественного облучения человека от космических лучей, почвы и воздуха составляет около 2400-3000 микрозивертов, а годовая допустимая доза для населения 1000 микрозивертов. Таким образом, даже несколько рентгеновских снимков в год не превышают безопасных пределов и не несут риска для здоровья.

Проведение процедуры? Подготовка и этапы

Подготовка к исследованию

Перед проведением рентгенографии необходимо снять все металлические предметы в области головы и шеи серьги, цепочки, заколки, очки, а также съемные зубные протезы, если они присутствуют. Металл может создавать артефакты на снимке и искажать изображение, что снижает диагностическую ценность исследования. Пациенту надевают свинцовый защитный фартук на область груди и живота, который защищает наиболее чувствительные органы от излучения.

При внутриротовой контактной рентгенографии врач фиксирует голову пациента в специальном подголовнике в определенном положении. Для исследования зубов верхней челюсти линия, соединяющая наружное слуховое отверстие с основанием носа, должна быть параллельна полу кабинета. Для нижней челюсти параллельна полу должна быть линия, соединяющая наружное слуховое отверстие с нижней губой. Строгое соблюдение этих условий обеспечивает получение четкого изображения без искажений.

Особенности проведения внутриротовой рентгенографии

Пленка или цифровой датчик вводится в полость рта и располагается так, чтобы исследуемый зуб находился в центре, а край пленки выступал на 0,5 см за режущий или жевательный край коронки. При исследовании зубов верхней челюсти пленка прижимается пальцем к твердому небу и альвеолярному отростку, при исследовании нижней челюсти к альвеолярному отростку со стороны языка.

Размеры пленки для контактной рентгенографии составляют 3x4 см или 4x5 см. При повышенном рвотном рефлексе, особенно при исследовании моляров, слизистую оболочку обрабатывают 0,5% раствором дикаина, чтобы уменьшить дискомфорт.

Особенности проведения ортопантомографии

• Ортопантомография выполняется на специальном аппарате, который вращается вокруг головы пациента. Пациент становится в центр аппарата, берется за поручни и кладет подбородок на специальную подставку.
• Пластиковую пластину зажимают зубами, чтобы зафиксировать голову в правильном положении.
• Во время сканирования, которое длится 15-20 секунд, пациент должен сохранять полную неподвижность. Дыхание осуществляется через нос.
•  Результат исследования в виде цифрового изображения появляется на экране компьютера сразу после завершения сканирования.

Современные ортопантомографы оснащены системой трех лазерных лучей, указывающих правильные анатомические точки для позиционирования, что минимизирует ошибки и обеспечивает высокое качество снимков.

Расшифровка рентгенограммы? Что видит врач

Оценка качества изображения

Прежде всего специалист оценивает качество полученного изображения. Рентгенограмма должна быть контрастной, чтобы можно было четко различить ткани разной плотности, и не должна содержать артефактов. Важно, чтобы соседние участки не накладывались на исследуемую область, а изображение было максимально приближено к истинным размерам зуба.

На качественной рентгенограмме отчетливо видны эмаль, дентин, цемент корня, периодонтальная щель, кортикальная пластинка альвеолы, губчатое вещество кости, верхнечелюстные пазухи и носовые ходы. Любые отклонения от нормальной анатомии являются поводом для детального анализа.

Диагностические признаки патологий

Кариозные полости на рентгенограмме выглядят как участки просветления в коронке зуба с нечеткими, неровными контурами. Степень поражения зависит от глубины кариозного процесса в начальных стадиях это небольшое затемнение, в запущенных обширный дефект, доходящий до пульповой камеры.

Пульпит характеризуется поражением пульповой камеры и корневых каналов, что проявляется изменением их контуров, расширением или сужением просвета. При периодонтите на рентгенограмме видны изменения в периапикальных тканях расширение периодонтальной щели, разрежение костной ткани в области верхушки корня, наличие гранулемы или кисты, которая выглядит как затемнение округлой формы с четкими контурами.

При пародонтите на снимке фиксируется уменьшение плотности костной структуры, снижение высоты межзубных перегородок, формирование костных карманов. Степень выраженности этих изменений напрямую коррелирует с тяжестью заболевания и позволяет определить прогноз и тактику лечения.

Рентгенологическое исследование у детей

Особенности детской рентгенографии

Рентгенологическое исследование челюсти у детей имеет свои особенности, связанные с анатомо-физиологическими характеристиками растущего организма. В детской стоматологии рентгенография применяется для контроля смены молочных зубов на постоянные, оценки степени сформированности корней постоянных зубов, выявления ретенированных и сверхкомплектных зубов.

Ортопантомография может выполняться у детей начиная с 5-6 лет, когда ребенок способен сохранять неподвижность в течение процедуры. Для младшего возраста применяются специальные протоколы и защитные меры, а решение о проведении исследования принимается только при наличии строгих показаний.

Безопасность детских исследований

Современное диагностическое оборудование имеет специальные детские режимы, в которых площадь изображения и значение экспозиции снижаются, что позволяет значительно уменьшить лучевую нагрузку. При проведении исследования у детей особенно важно использовать свинцовый фартук и другие средства защиты, чтобы максимально снизить облучение органов грудной клетки и брюшной полости.

Рентгенологическое исследование у детей позволяет своевременно выявить нарушения процесса прорезывания зубов, развития костной ткани, а также заболевания пародонта на ранних стадиях, когда лечение наиболее эффективно.

Советы для пациентов

Как часто можно делать рентген челюсти

Частота рентгенологических исследований определяется лечащим врачом в зависимости от клинической ситуации. Для профилактического контроля рекомендуется проходить ортопантомографию не реже одного раза в год, чтобы не пропустить начало заболеваний, которые могут протекать бессимптомно. При лечении зубов, особенно эндодонтическом, количество снимков может быть большим до нескольких в течение курса лечения для контроля качества пломбирования каналов.

При имплантации контрольные снимки выполняются до установки каждого импланта и после, а также после полного завершения протезирования. Низкая лучевая нагрузка современных цифровых аппаратов позволяет проводить исследования так часто, как это необходимо для обеспечения качественного лечения, без риска для здоровья.

Что делать, если рентген необходим во время беременности

Если рентгенологическое исследование необходимо во время беременности, пациентка должна обязательно сообщить врачу о своем положении. В первом триместре исследование проводится только в экстренных случаях, когда существует реальная угроза для здоровья или жизни матери. Во втором и третьем триместрах процедура возможна, но требует согласования с акушером-гинекологом и обязательного использования свинцового фартука, который закрывает область живота и таза.

Идеальным вариантом является проведение всех необходимых стоматологических вмешательств, включая рентгенологическую диагностику, на этапе планирования беременности, чтобы избежать рисков, связанных с облучением, в период вынашивания ребенка.

Выбор метода исследования

Выбор оптимального метода рентгенологического исследования зависит от клинической задачи. Прицельная рентгенография предпочтительна для оценки состояния одного-двух зубов, особенно при лечении корневых каналов, диагностики скрытого кариеса и контроля качества пломбирования. Ортопантомограмма является методом выбора при первичном осмотре, планировании имплантации, ортодонтического лечения и удаления зубов мудрости.

Конусно-лучевая компьютерная томография рекомендуется в сложных клинических случаях, когда необходима трехмерная оценка анатомических структур, например при планировании имплантации с недостатком костной ткани, диагностике кист и опухолей, оценке состояния височно-нижнечелюстного сустава.

Рентгенологическое исследование челюсти является неотъемлемой частью современной стоматологической диагностики, позволяющей своевременно выявлять заболевания, планировать лечение и контролировать его результаты.

 Разнообразие методов от прицельных снимков до трехмерной томографии дает врачу возможность выбрать оптимальный подход для каждого пациента, обеспечивая высокую точность диагностики при минимальной лучевой нагрузке. Современные цифровые технологии сделали рентгенографию не только более безопасной, но и значительно более информативной, что открывает новые возможности для качественного стоматологического лечения.
